铝合金支架

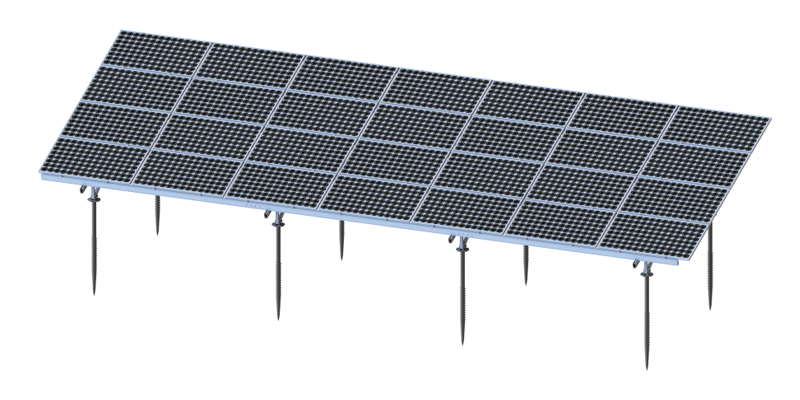

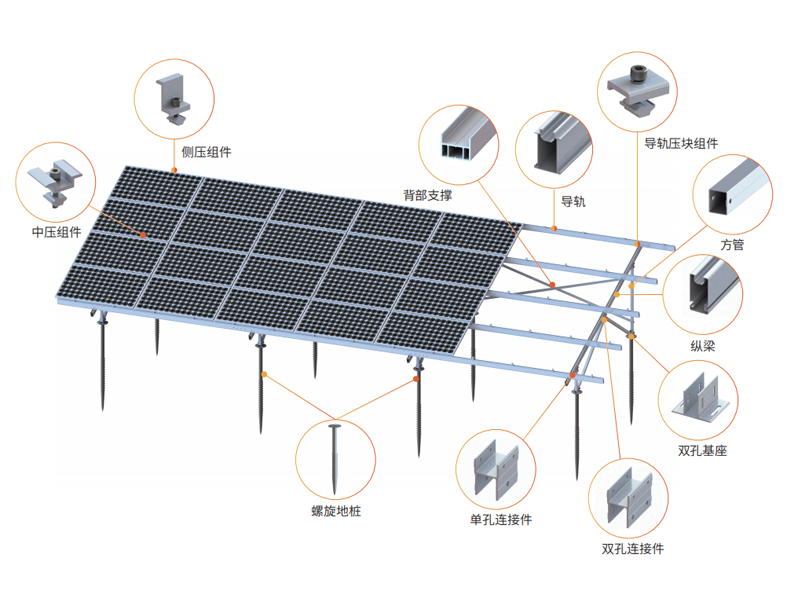

螺旋地桩基础

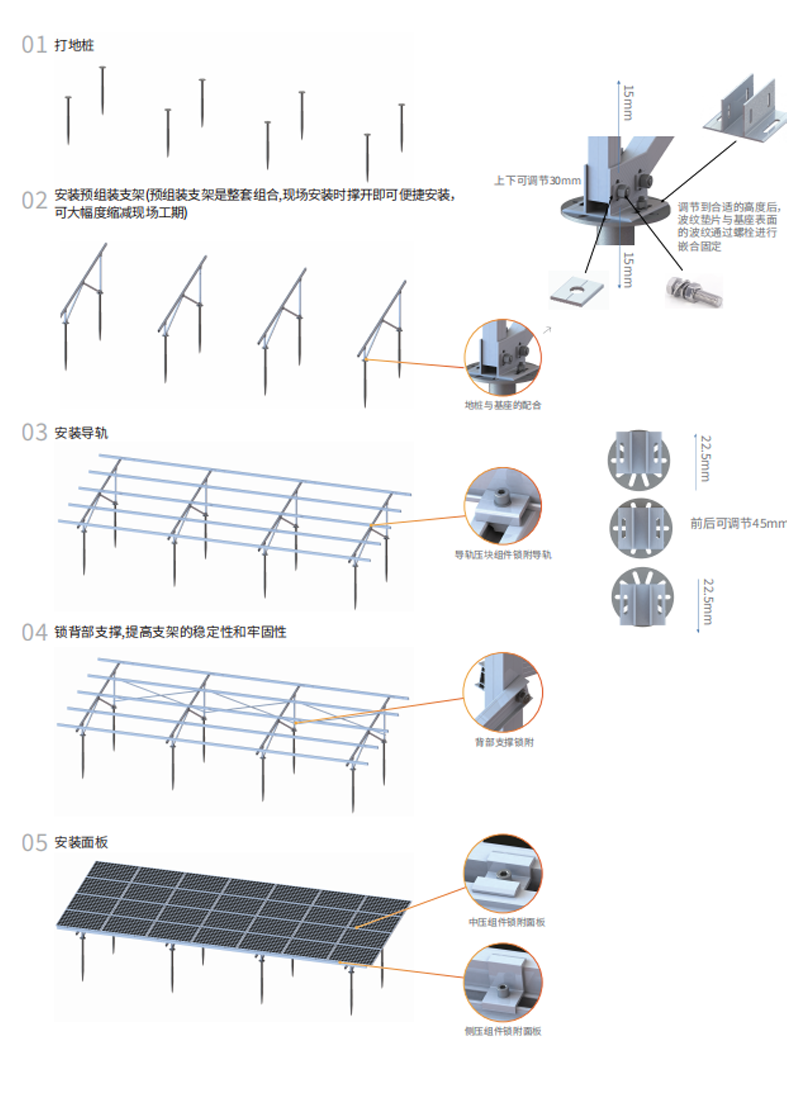

安装步骤

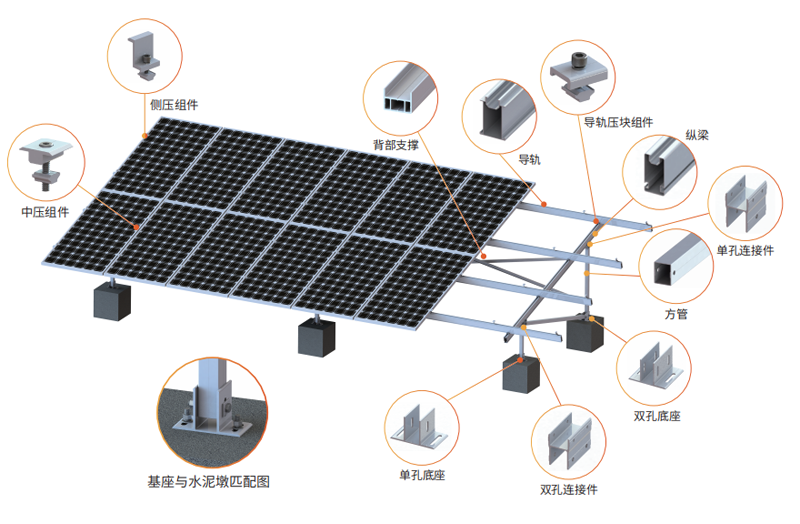

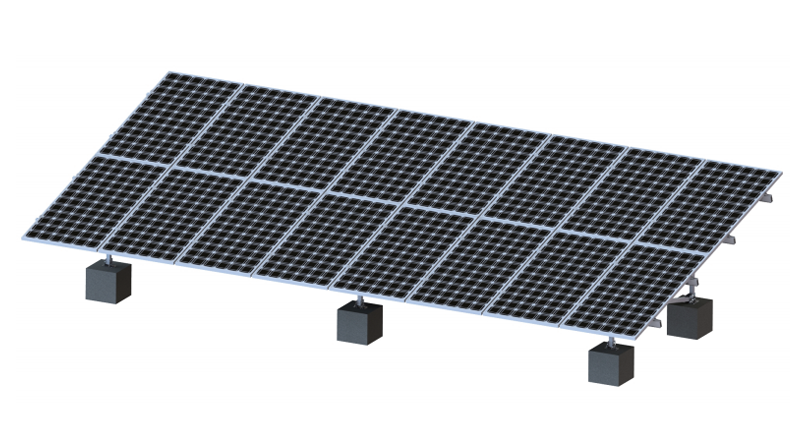

混凝土基础

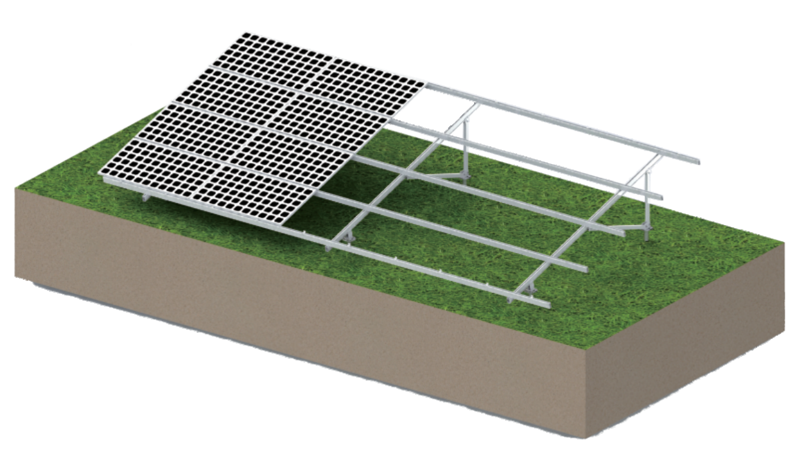

平面普通地面支架

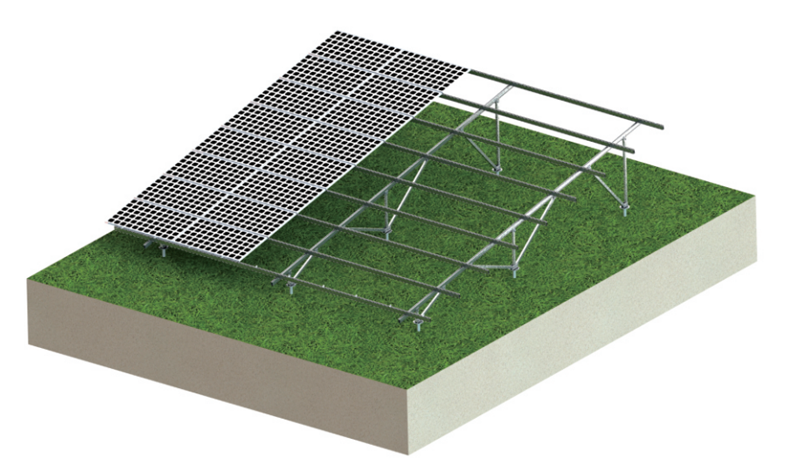

N型构造
·热门构造、结构稳定、安装简易、广泛运动
建议环境：低雪压风压

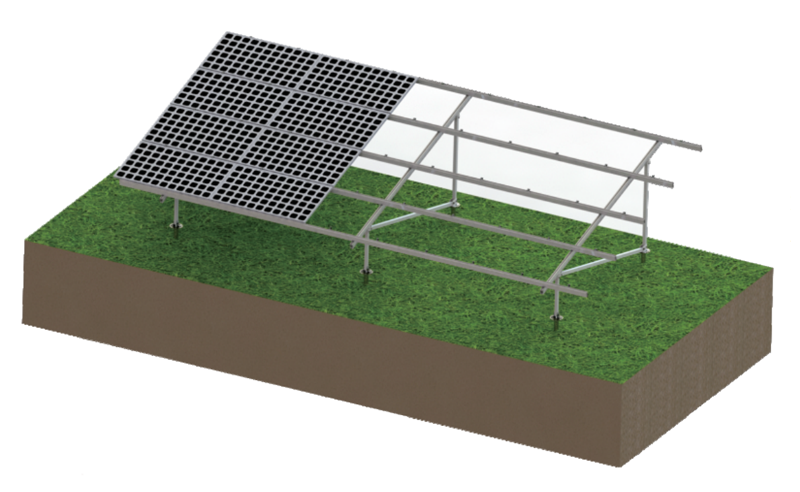

V型构造
·造型简单、结构稳定、灵活布局、价格优廉
建议环境：低雪压风压、屋顶、无杂草无大型动物出没地区

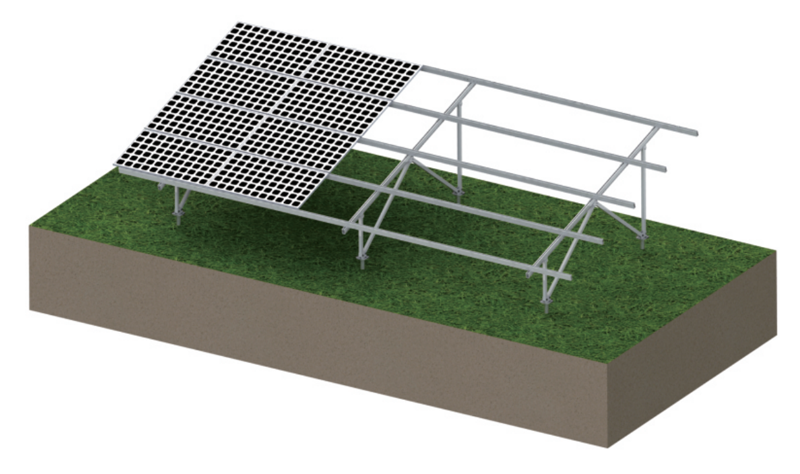

W型构造
·热门构造、有效强化支架稳定性、应用领域广泛
建议环境：高血压风压


多段型构造
·满足多段组件安装需求、土地利用率高、提高发电效率、增加经济效益
建议环境：高雪高风压、角度0~15°


I型构造
·两根开口立柱、结构稳定、免除基础和立柱间安装步骤、安装简易、
有效降低安装成本


技术参数

安装地点

地面

风速

60米/秒

雪压

1.4千牛/平方米

设计标准

AS/NZS1170、JIS C8955:2017、GB50009-2012、DIN 1055、IBC 2006

材料

阳极氧化铝合金AL6005-T5、热浸锌碳钢、不锈钢SUS304

质保期

10年质保

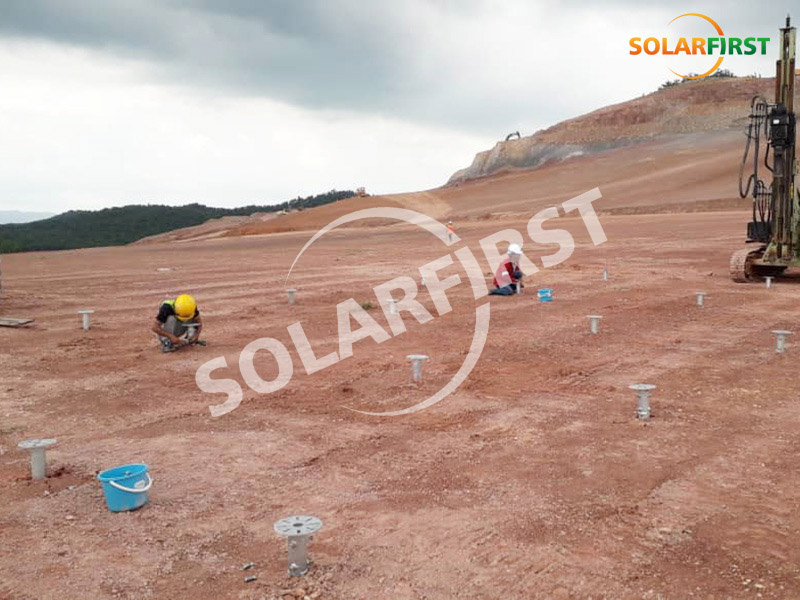

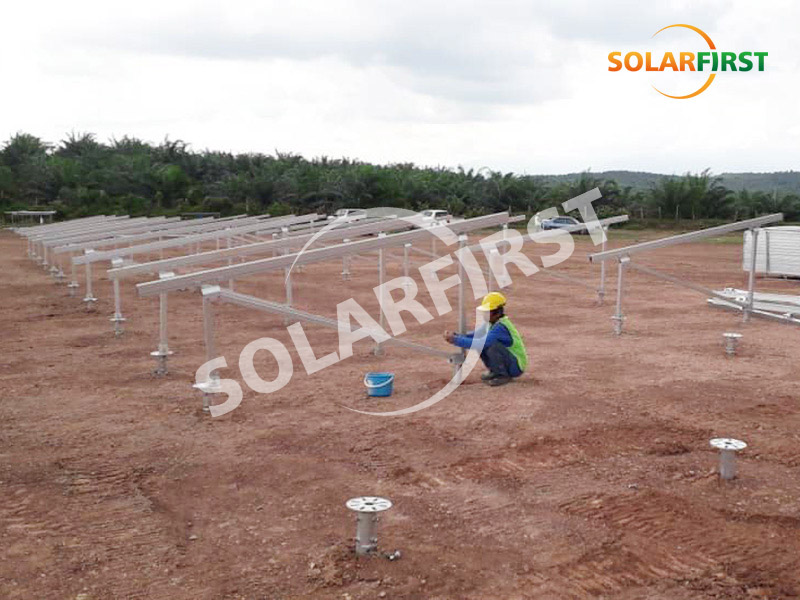

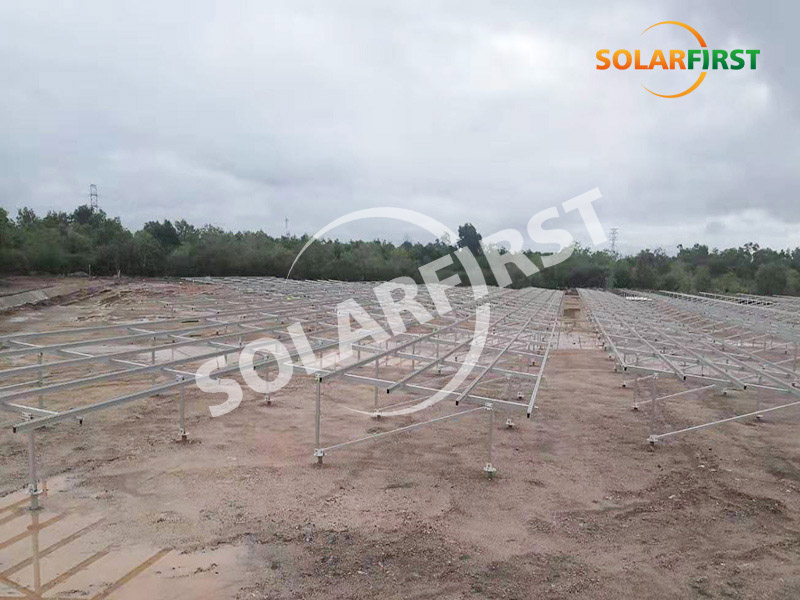

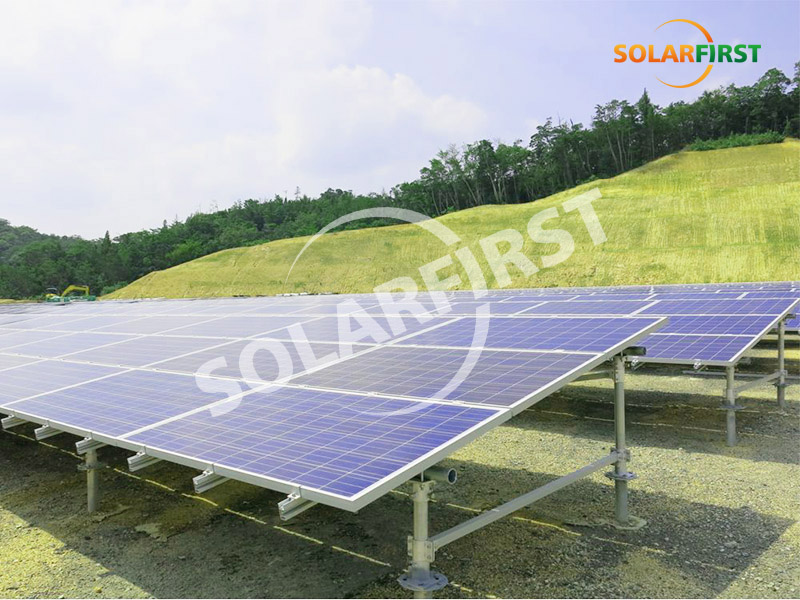

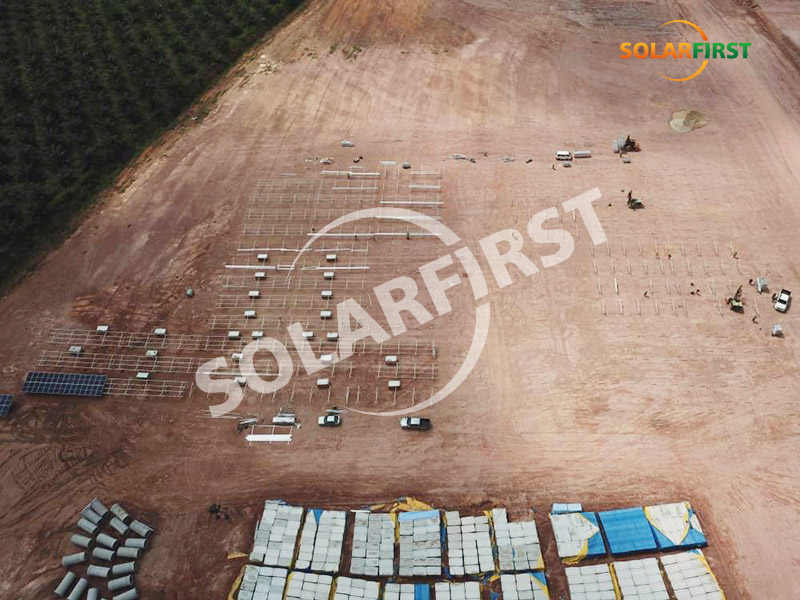

案例照片
