Tilt系列斜单轴跟踪系统


特点及优势

高稳定性     三角形立柱支撑，结构简单，稳定可靠

安全可靠     一对一独立控制，系统可实时监控支架运行状态，及时发现故障点，减少发电量损失

智能跟踪     根据不同地形及实时天气信息，智能、及时优化跟踪角度，提高发电量

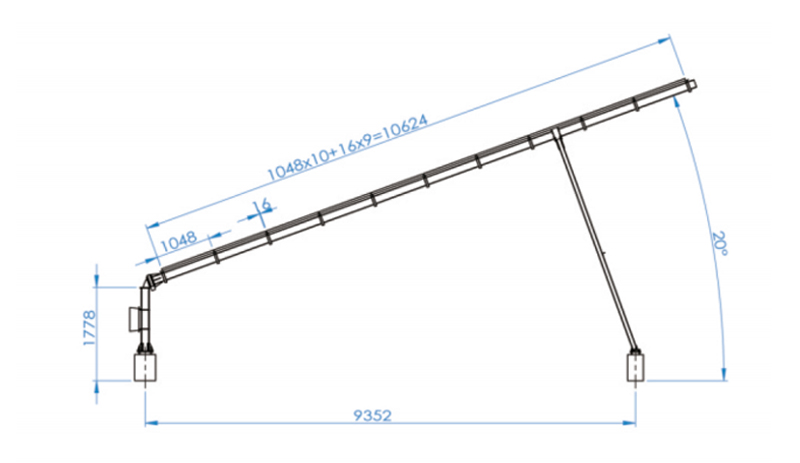

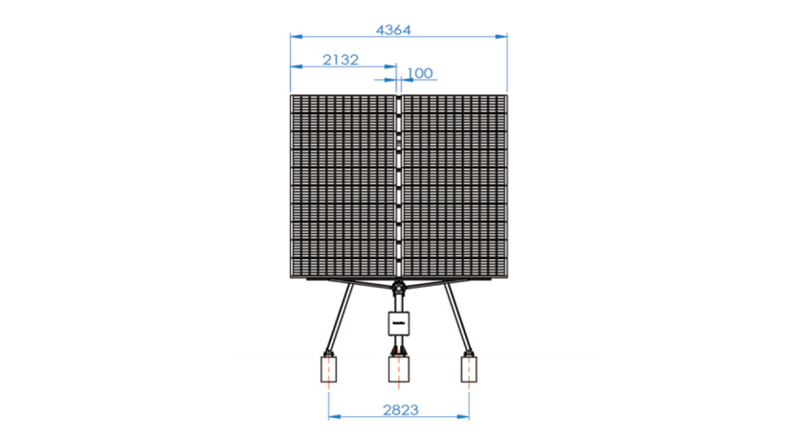

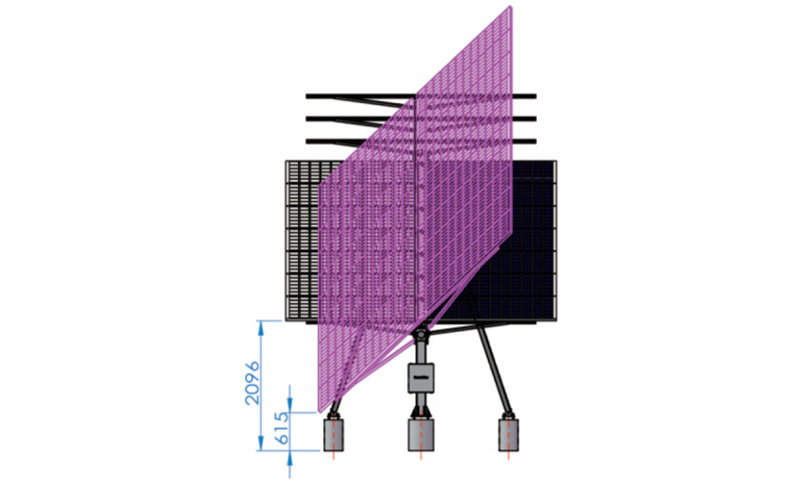

结构参数

跟踪形式

斜单轴跟踪系统

系统电压

1000V/1500 V

跟踪范围

±45°

倾斜角度

5 -25 °

工作风速

18m/s（可根据项目定制）

抗风风速

35 m/s（ASCE7   -10）

组件数量

≤20块组件（可根据项目定制）

主要材料

Q235B/Q355B表面热浸镀锌 镀镁铝锌

平均镀层厚度

≥65 μm

驱动系统

回转减速机

回转减速机

PHC/灌注桩/钢桩






控制系统参数

控制系统

MCU

跟踪模式

闭环时控+GPS

跟踪精度

＜2°

通讯方式

无线（ZigBee,LoRa）；有线（RS485）

取电方式

外接取电/组串取电/自供电

夜晚自动复位

支持

大风自动复位

支持

反向跟踪

支持

保护等级

IP65

工作温度

-30°C~65°

风速仪

支持

自耗电

0.3kW·h

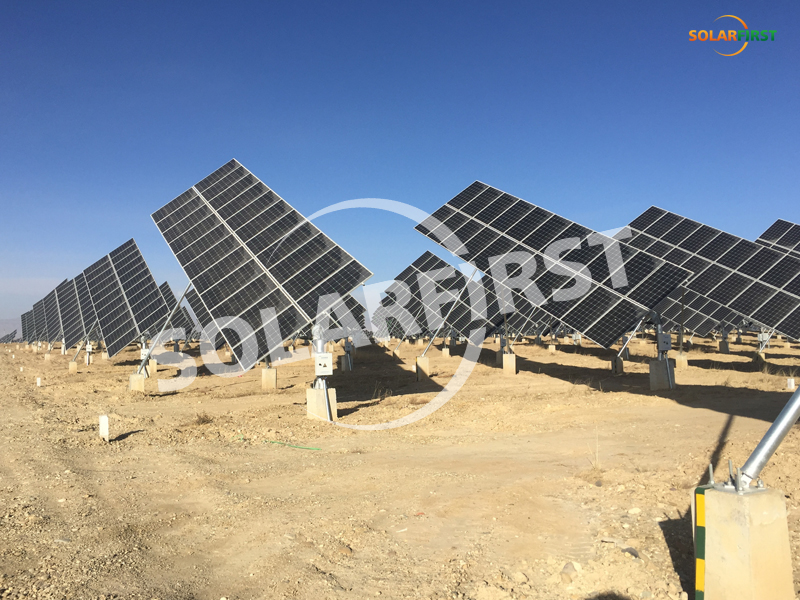

案例照片
