Horizon D+系列多点驱动平单轴跟踪系统

产品中心 > 跟踪器系统 > Horizon D+系列多点驱动平单轴跟踪系统
    • 1

Horizon D+系列多点驱动平单轴跟踪系统



特点及优势

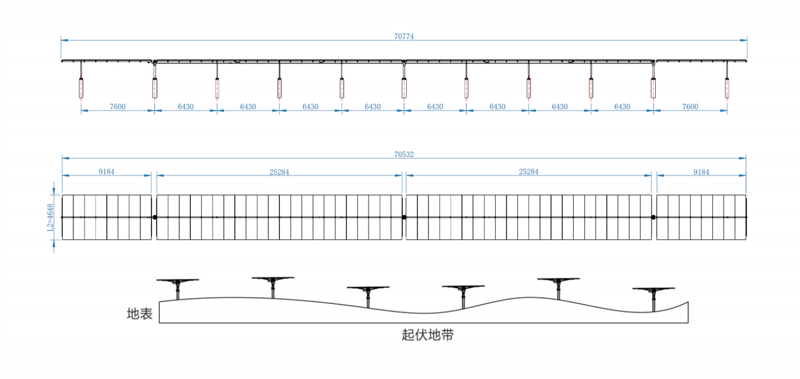

强适应性    适应连续起伏和不规则的地形，满足南北15%坡设计

高稳定性    由单点驱动升级为多点驱动，极大提高系统的抗扭性和支架的临界风速

兼容性强    兼容182/210硅片组件

安全可靠    一对一独立控制，系统可实时监控支架运行状态，及时发现故障点，减少发电量损失

智能跟踪    根据不同地形及实时天气信息，智能、及时优化跟踪角度，提高发电量

设计合理    经过严格的风洞测试和针对性的结构设计，提高系统整体稳定性

结构参数

跟踪形式

平单轴跟踪系统

系统电压

1000 V/1500V

跟踪范围

±45°

工作风速

18m/s（可根据项目定制）

抗风风速

45m/s（ASCE7 -10 ）

组件数量

≤120   块组件（可根据项目定制）

主要材料

Q235B/Q355B表面热浸镀锌 镀镁铝锌

平均镀层厚度

≥65μm

驱动系统

推杆/回转减速机

基础类型

PHC/灌注桩/钢桩




控制系统参数

控制系统

MCU

跟踪模式

闭环时控+GPS

跟踪精度

＜2°

通讯方式

无线（ZigBee,LoRa）；有线（RS485）

取电方式

外接取电/组串取电/自供电

夜晚自动复位

支持

大风自动复位

支持

反向跟踪

支持

防护等级

IP65

工作温度

-30 °C~65   °C

风速仪

支持

自耗电

0.3kW·h/天

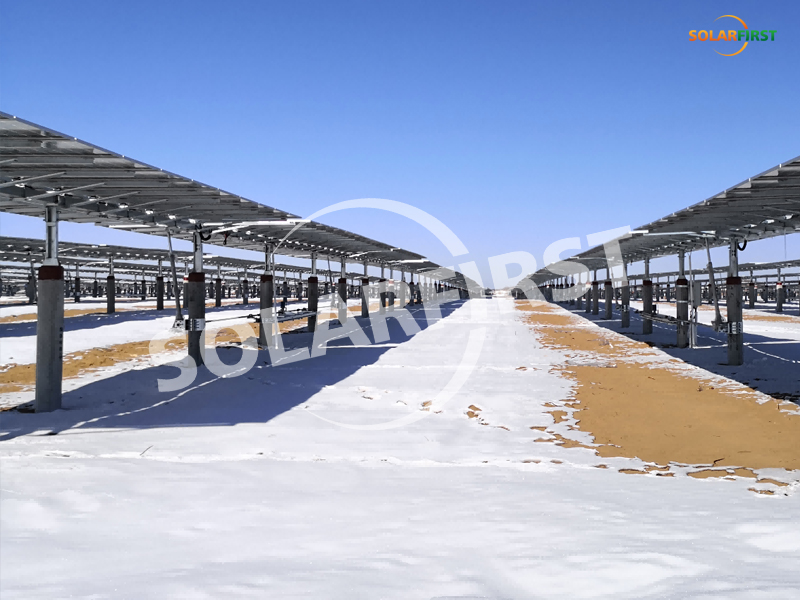

案例图片
